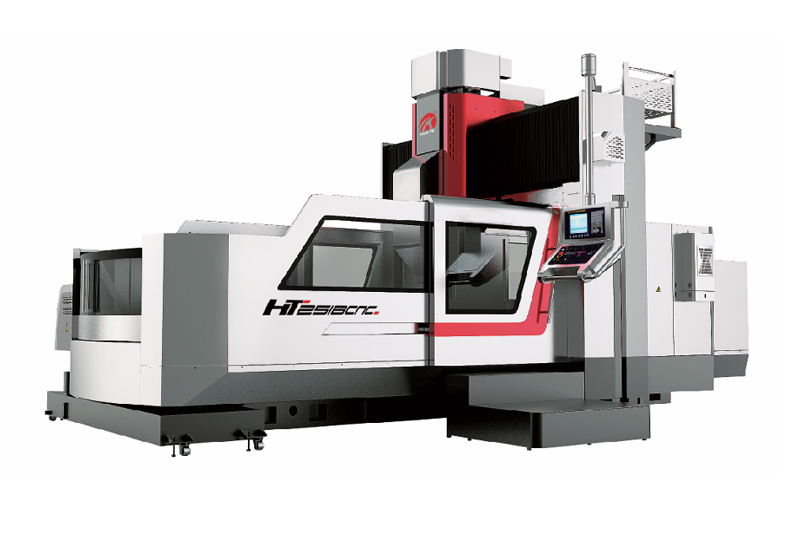

龍門加工中心15/18/26/32/40系列

HUATE-2015/2518/3026/4026/5026/4032/5032/6032/8032/5040/6040/8040

產品特點

  • 機床床身、立柱、滑座均采用高質量的鑄鐵，立柱采用整體框式結構，具有較好的熱對稱性和結構穩定性。
  • 機床X、Y防護采用整體式插頁防護罩，為機床快速移動提供了保證。機床整體防護采用雙層防噴濺全封閉式結構，使環境更清潔，操作更安全。
  • 機床XYZ軸采用高精度滾珠絲桿及直線滾柱導軌，采用歐洲先進的制造工藝使機床可以實現快速移動和準確定位，并在低速運行下無爬行。
  • 直線滾柱導軌的安裝面采用了精密加工技術，保證機床具有較高和穩定持久的幾何精度。
  • 為確保運動控制更平穩、精確，所有華特機床各軸都采用了新一代的數字伺服電機和高分辨率編碼器，結合軟件和電機控制系統的重大改進，使得表面加工效果更高，加工性能更優異，更加物超所值。
產品參數

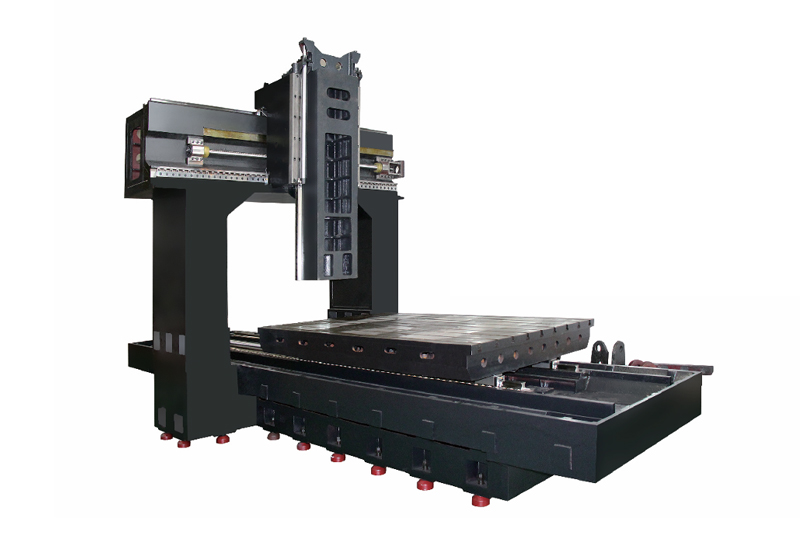

橫梁

臺階L型設計提高剛性，內凹式C型結構抗彎性能更佳

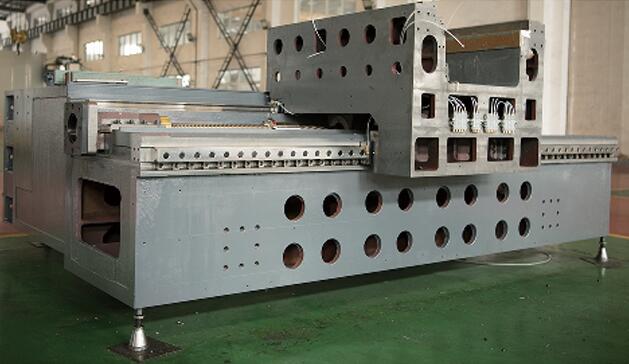

底座

超大尺寸“T”型雙層箱式底座，精細鏟花各結合部，以多點硬接觸、確保整機穩定持久；采用比同行加大規格螺桿和線軌，確保機械的高剛性及整機精度；一體內置式油水分離和排眉結構，確保整機環保、省錢。

立柱

封閉“回”式雙層鑄體結構，高品質米漢納標準鑄鐵；兩次電爐時效，確保抗震長久不變形；立柱至少80%范圍與導軌貼合，確保線軌支撐等同硬軌支撐。




   HT-2015 HT-2518 HT-3026 HT-4026 HT-5026 HT-4032
加工范圍
X軸行程 mm 2000 2500 3000 4000 5000 4000
Y軸行程 mm 1500 1800 1800 2600 2600 3200
Z軸行程 mm 800 800 1000 1000 1000 1000
主軸中心至立柱面距離 mm 1600 1800 2600 2600 2600 3200
主軸端面到工作臺距離 mm 200-1000 200-1000 200-1200 200-1200 200-1200 200-1200
工作臺
工作尺寸 mm 2000*1300 2500*1600 3000*2100 4000*2100 5000*2100 4000*2500
工作臺承重 kg 6000 10000 12000 15000 17000 20000
T型槽規格(寬度*間距) mm 22*180 22*180 28*220 28*220 28*220 28*220
主軸
主軸驅動方式   皮帶 皮帶 皮帶 皮帶 皮帶 皮帶
主軸轉速 rpm 6000 6000 6000 6000 6000 6000
主軸功率 kw 18.5-22 15-22 15-22 15-22 15-22 15-22
主軸扭矩 N.m 143 249-442 249-442 249-442 249-442 249-442
主軸錐度/拉釘   BT50/45° BT50/45° BT50/45° BT50/45° BT50/45° BT50/45°
驅動進給
快速移位 m/min 12/10/10 12/10/10 12/10/10 12/10/10 12/10/10 8/10/10
最大切屑速度 m/min 8 8 8 8 8 6
最小分辨率 mm 0.001 0.001 0.001 0.001 0.001 0.001
精度
定位精度X/Y/Z mm ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300
重復定位精度X/Y/Z mm ±0.004/300 ±0.004/300 ±0.004/300 ±0.004/300 ±0.004/300 ±0.004/300
其他
導軌規格 mm 55/55/Z軸硬軌 55/55/Z軸硬軌 55/55/Z軸硬軌 55/55/Z軸硬軌 55/55/Z軸硬軌 55/55/Z軸硬軌
絲桿規格 mm 63/50/50 80/63/50 80/63/50 80/63/50 80/63/50 80/63/50
伺服電機功率 kw 3/3/3 6/7/7 6/7/7 9/7/7 9/7/7 9/7/7
電力需求 kw 40 40 40 60 60 60
機床尺寸 mm 7700
6000
4700		 8900
6000
4700		 9900
6500
5000		 11900
6500
5000		 13000
6500
5000		 11900
7550
5200
機床重量 t 19 23 34 42 46 45



   HT-5032 HT-6032 HT-8032 HT-5040 HT-6040 HT-8040
加工范圍
X軸行程 mm 5000 6000 8000 5000 6000 8000
Y軸行程 mm 3200 3200 3200 4000 4000 4000
Z軸行程 mm 1000 800 1000 1000 1000 1000
主軸中心至立柱面距離 mm 3200 3200 3200 4000 4000 4000
主軸端面到工作臺距離 mm 200-1200 200-1200 200-1200 200-1200 200-1200 200-1200
工作臺
工作尺寸 mm 5000*2500 6000*2500 8000*2100 5000*3100 6000*3100 8000*3100
工作臺承重 kg 25000 25000 30000 25000 25000 30000
T型槽規格(寬度*間距) mm 28*220 28*220 28*220 28*220 28*220 28*220
主軸
主軸驅動方式   皮帶 皮帶 皮帶 皮帶 皮帶 皮帶
主軸轉速 rpm 6000 6000 6000 6000 6000 6000
主軸功率 kw 15-22 15-22 15-22 15-22 15-22 15-22
主軸扭矩 N.m 249-442 249-442 249-442 249-442 249-442 249-442
主軸錐度/拉釘   BT50/45° BT50/45° BT50/45° BT50/45° BT50/45° BT50/45°
驅動進給
快速移位 m/min 8/10/10 8/10/10 8/10/10 8/10/10 8/10/10 8/10/10
最大切屑速度 m/min 6 6 6 6 6 6
最小分辨率 mm 0.001 0.001 0.001 0.001 0.001 0.001
精度
定位精度X/Y/Z mm ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300
重復定位精度X/Y/Z mm ±0.004/300 ±0.004/300 ±0.004/300 ±0.004/300 ±0.004/300 ±0.004/300
其他
導軌規格 mm 55/55/Z軸硬軌 55/55/Z軸硬軌 55/55/Z軸硬軌 55/55/Z軸硬軌 55/55/Z軸硬軌 55/55/Z軸硬軌
絲桿規格 mm 80/63/50 80/63/50 80/63/50 80/63/50 80/63/50 80/63/50
伺服電機功率 kw 9/7/7 9/7/7 9/7/7 9/7/7 9/7/7 9/7/7
電力需求 kw 60 60 60 60 60 60
機床尺寸 mm 15650
7550
5200		 16650
7550
5200		 19550
7500
5200		 15650
7550
5200		 16650
7550
5200		 19550
7550
5200
機床重量 t 60 64 78 62 66 80

*注：本公司產品不斷改進，上述資料若有變更，恕不另行通知，以技術文件為準。

標準配置：

1.數控系統FANUC Oi-MF(1)

2.主軸恒溫冷卻系統

3.Z軸液壓平衡系統

4.氣動、液壓、集中潤滑系統

5.刀具冷卻系統

6.螺桿履帶排屑機

7.三色燈、照明燈

8.自動斷電裝置

9.標準附件及相關文件

10.常用維修工具

選項配置：

1.主軸直聯10000轉（Setco）

2.BF齒輪箱（1:4）

3.Z軸線軌

4.24/32/40/60刀庫

5.主軸中心出水

6.側銑頭（手動/半自動/全自動）

7.各軸光柵尺

8.工件測頭

9.對刀儀
