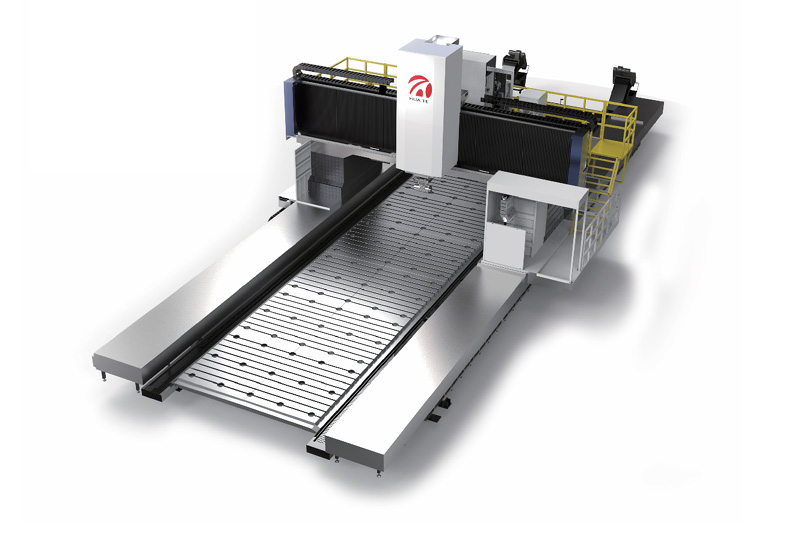

動柱式龍門加工中心MD系列

產品特點

  • X軸采用雙電機電氣消隙齒輪齒條傳動結構，傳動平穩，動態響應性能優異，加工精度高。
  • 采用固定工作臺，無承載之憂，龍門架整體移動，適合超大、超重零件加工。
  • 配置全齒輪變速箱，噪音小，大扭矩輸出。
產品參數
   HT-MD11045 HT-MD13045 HT-MD15045 HT-MD17045 HT-MD19045 HT-MD21045
加工范圍
X軸行程 mm 11000 13000 15000 17000 19000 21000
Y軸行程 mm 5000 5000 5000 5000 5000 5000
Z軸行程 mm 1250 1250 1250 1250 1250 1250
主軸鼻端到工作臺距離 mm 400-1650 400-1650 400-1650 400-1650 400-1650 400-1650
龍門跨距 mm 4500 4500 4500 4500 4500 4500
工作臺
工作尺寸（寬*長） mm 3200*10000 3200*12000 3200*14000 3200*16000 3200*17000 3200*19000
最大承重 t/m² 8 8 8 8 8 8
T型槽規格 mm 36*200 36*200 36*200 36*200 36*200 36*200
主軸
主軸規格   BBT50 BBT50 BBT50 BBT50 BBT50 BBT50
主軸連接方式   直聯式（齒輪箱） 直聯式（齒輪箱） 直聯式（齒輪箱） 直聯式（齒輪箱） 直聯式（齒輪箱） 直聯式（齒輪箱）
主軸最大轉速 rpm 6000 6000 6000 6000 6000 6000
主軸電機功率 kw 12-27 12-27 12-27 12-27 12-27 12-27
主軸電機扭矩 Nm 162-405 162-405 162-405 162-405 162-405 162-405
進給速度
快速移動速度 m/min 5/6/6 5/6/6 5/6/6 5/6/6 5/6/6 5/6/6
切削進給率 m/min 6 6 6 6 6 6
精度
定位精度X/Y/Z mm ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300
重復定位精度X/Y/Z mm ±0.004/300 ±0.004/300 ±0.004/300 ±0.004/300 ±0.004/300 ±0.004/300
其他
X軸傳動   雙齒輪齒條 雙齒輪齒條 雙齒輪齒條 雙齒輪齒條 雙齒輪齒條 雙齒輪齒條
絲桿規格Y/Z mm 80/63 80/63 80/63 80/63 80/63 80/63
絲軌規格X/Y/Z mm 55/55/方滑枕 55/55/方滑枕 55/55/方滑枕 55/55/方滑枕 55/55/方滑枕 55/55/方滑枕
方滑枕截面 mm 600*550 600*550 600*550 600*550 600*550 600*550
X/Y/Z電機功率 km 5.2/5.2/5.2 5.2/5.2/5.2 5.2/5.2/5.2 5.2/5.2/5.2 5.2/5.2/5.2 5.2/5.2/5.2
電源需求 kva 60 60 60 60 60 60
機床尺寸 mm 14000x5860x5800 16000x5860x5800 18000x5860x5800 20000x5860x5800 21000x5860x5800 22000x5860x5800
機床重量 t 120 125 135 145 150 155

*注：本公司產品不斷改進，上述資料若有變更，恕不另行通知，以技術文件為準。

標準配置：

1.數控系統SIEMENS 828D

2.全齒輪主軸

3.主軸恒溫冷卻系統

4.Z軸液壓平衡系統

5.氣動、液壓、集中潤滑系統

6.刀具冷卻系統

7.螺桿鏈板排屑機

8.三色燈、照明燈

9.自動斷電裝置

10.標準附件及相關文件

11.常用維修工具

選項配置：

1.數控系統SIEMENS ONE

2.電主軸

3.24/32/40/60刀庫

4.主軸中心出水

5.手動/半自動/全自動直角頭

6.手動/半自動/全自動AC頭

7.各軸光柵尺

8.工件測頭

9.對刀儀
